Schéma d’installation de panneau solaire pour l’autoconsommation : le guide ultime 2025 pour produire votre propre électricité

Il est de nos jours très simple et abordable de produire sa propre électricité grâce au soleil. En effet, l’autoconsommation solaire permet à la fois de réduire sa facture, d’être moins dépendant face aux hausses du prix de l’énergie et de contribuer à la transition écologique. Réaliser un schéma d’installation pour des panneaux solaires en autoconsommation s’avère indispensable pour optimiser sa production d’électricité.

Grâce aux batteries solaires plug and play comme la Zendure SolarFlow 2400 AC, il est désormais possible de stocker votre surplus d’électricité sans réaliser de travaux coûteux. Ce guide vous montrera pas à pas comment installer vos panneaux, maximiser votre autoconsommation et profiter pleinement d’une électricité propre, gratuite et toujours disponible.

Qu’est-ce que l’autoconsommation solaire ?

L'autoconsommation solaire consiste à maximiser la production d'énergie de votre propre installation photovoltaïque pour la consommer directement. En d'autres termes, l'électricité générée par les panneaux sur votre toit alimente instantanément vos équipements domestiques. Cette approche vous permet de réduire considérablement votre dépendance au réseau électrique traditionnel et d'optimiser le retour sur investissement de votre équipement.

Lorsque votre production d'énergie excède votre consommation instantanée, le surplus n'est pas perdu. Vous pouvez soit le revendre au réseau public, ce qui génère un revenu supplémentaire, soit le stocker dans une batterie domestique. Le stockage vous offre l'autonomie nécessaire pour utiliser votre propre énergie pendant la nuit ou les jours nuageux, et ainsi réduire encore davantage votre facture. C'est une stratégie de gestion énergétique proactive qui garantit une efficacité et une maîtrise totale de votre consommation.

Schéma classique d’une installation photovoltaïque en autoconsommation

Comprendre le rôle de chaque élément vous permettra de construire une installation intelligente et adaptée à vos besoins.

Les panneaux solaires

C’est la pièce centrale de l’installation. Leur rôle est de capter la lumière émise par le soleil et de la transformer en courant électrique (courant continu). Le choix du type de panneau, monocristallin ou polycristallin va dépendre de votre emplacement et de votre budget. L’exposition idéale est plein Sud, avec une inclinaison de 30 à 35° afin d’optimiser le rendement.

L’onduleur ou le micro-onduleur

Son rôle est de convertir le courant continu en courant alternatif utilisable par les appareils électriques de la maison. Ils se fixent sous chaque panneau afin d’optimiser la sécurité et la performance (onduleurs « plug and play »). L’onduleur central traite quant à lui la production globale.

Le coffret de protection

Il assure la sécurité de l’ensemble : il agit contre les surtensions, les surintensités, et inclus même souvent un dispositif contre la foudre. Il relie les panneaux solaires au tableau électrique de l’habitation.

Le branchement au tableau électrique

Il doit se faire avec des câbles électriques sécurisés, aux normes en vigueur et reliés à la terre. Si vous optez pour un kit « plug and play », cette étape est très simplifiée. Bien souvent, une connexion vers une prise sécurisée est suffisante.

La batterie de stockage

Elle permet de stocker le surplus de production pour le consommer en soirée ou en cas de faibles apports solaires.

La batterie solaire : à quoi ça sert et comment la choisir ?

Une batterie solaire permet de stocker l’énergie produite par les panneaux solaires et qui ne sera pas utilisée immédiatement. Cette électricité pourra être consommée la nuit ou pendant les périodes où l’ensoleillement est réduit. Elle permet d’augmenter votre taux d’autoconsommation, qui peut atteindre 75 %, contre 40 % si vous ne disposez pas de stockage.

Une batterie vous assure également une certaine sécurité dans l’approvisionnement en électricité, vous permettant d’utiliser votre propre production en cas par exemple de coupure du réseau traditionnel. Elle joue un rôle important dans la transition écologique en réduisant votre dépendance aux énergies fossiles.

Cependant, ce type de batterie est souvent volumineux et lourd, ce qui rend son installation compliquée. Sa maintenance et sa durée de vie limitée (environ de 5 à 10 ans) sont également des problèmes à prendre en compte. Enfin, la complexité du câblage et l’utilisation d’équipements de sécurité adaptés rendent ces solutions compliquées à appréhender pour les personnes qui ne sont pas expertes dans ce domaine.

C’est pourquoi un nouveau type de batterie plug and play comme la Zendure SolarFlow 2400 AC sont un progrès décisif car cela permet à la fois de simplifier l’installation et de réduire les coûts, tout en offrant une grande flexibilité d’installation et une garantie d’efficacité dans le temps.

Zendure SolarFlow 2400 AC : la révolution du stockage plug and play

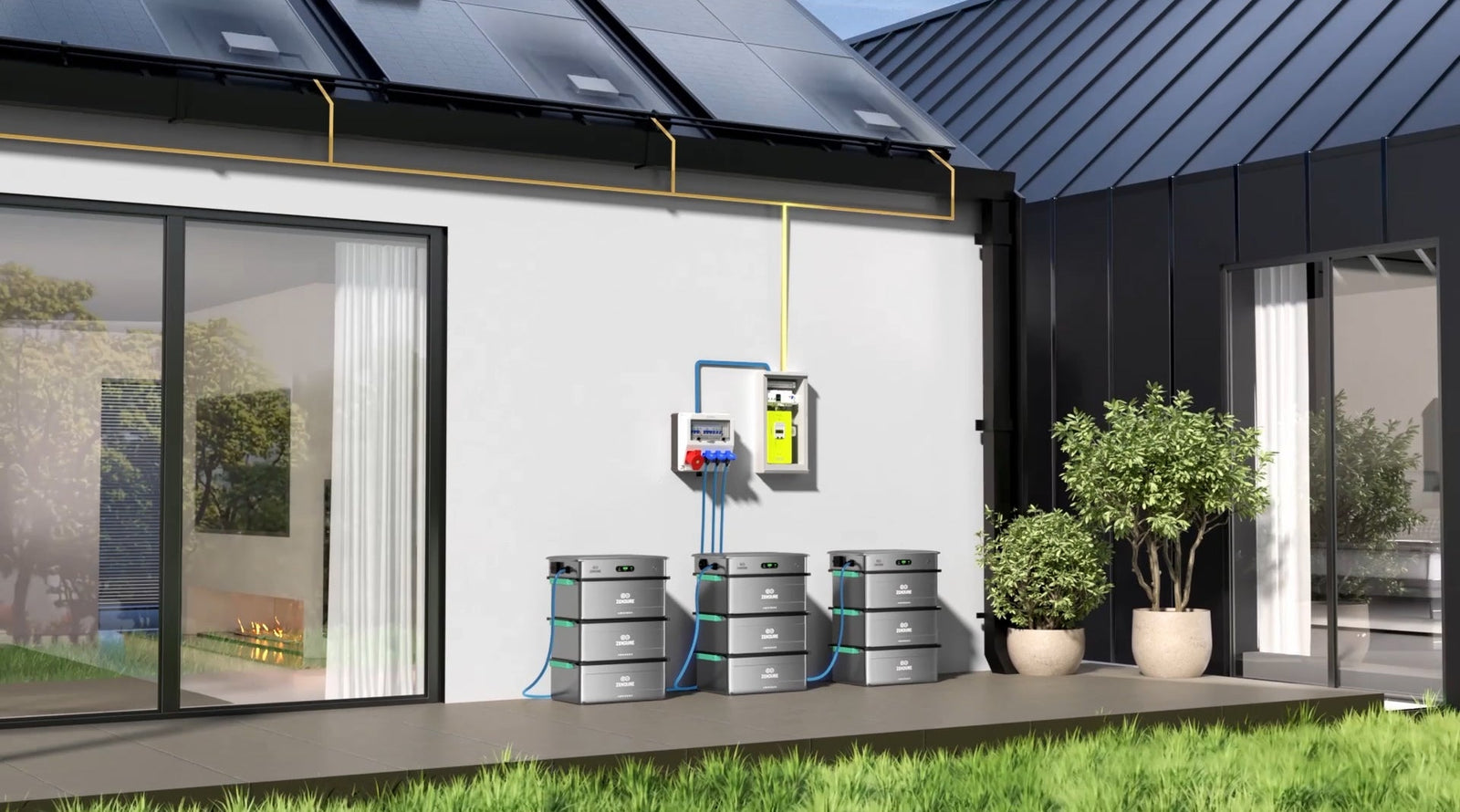

Le Zendure SolarFlow 2400 AC est un produit innovant de stockage solaire pensé pour l’autoconsommation. Il est prévu pour fonctionner  avec des batteries AB3000X, lui permettant d’atteindre une capacité de 17,28 kWh. Il est compatible avec la majorité des kits solaires existants sur le marché et s’intègre parfaitement dans une nouvelle installation ou une installation existante.

le Zendure SolarFlow 2400 AC est totalement « plug and play ». Il suffit juste de le connecter à votre kit solaire et de le brancher. Pas besoin d’un câblage complexe au tableau électrique. Même un complet débutant peut y arriver !

De Zendure SolarFlow 2400 AC is uitgerust met een HEMS-systeem dat de energieproductie, -opslag en het -verbruik in realtime monitort. Dit intelligente beheer kan u helpen tot 42% te besparen op uw energiekosten.

Comparaison : batterie traditionnelle vs Zendure SolarFlow 2400 AC

Grâce au tableau suivant, vous pouvez comparer facilement tous les critères essentiels.

Critère	Batterie solaire traditionnelle	Zendure SolarFlow 2400 AC
Prix (/kWh)	700 à 1 300 €/kWh, coût total souvent élevé	Sensiblement inférieur, excellent rapport qualité/prix
Installation	Par un électricien, souvent lourde, câblage complexe	100% plug and play, installation rapide sans travaux
Compatibilité	Parfois limitée selon l’onduleur ou le kit existant	Compatible avec la majorité des kits solaires (neufs ou existants)
Évolutivité	Agrandir la capacité souvent Coûteux et techniquement contraignant	Jusqu’à 17,28 kWh avec ajout de Batteries AB3000X faciles à brancher
Garantie	5 à 7 ans en moyenne	10 ans
Fonction “off-grid”	Rare, nécessite un équipement séparé	Incluse, pour alimenter les appareils même en cas de coupure de courant
Suivi intelligent	Peu fréquent, souvent via accessoires	Contrôle et suivi en temps réel via application mobile dédiée
Portabilité	Lourde et fixe	Compacte, déplaçable si besoin

 Le Zendure SolarFlow 2400AC est donc non seulement une solution plus simple et moins chère que les batteries traditionnelles, mais aussi un système flexible et évolutif, qui s’adaptera à tous vos besoins tout en vous épargnant les prises de tête techniques.

Les démarches administratives et la mise en conformité

Avant de vous lancer dans l’installation d’un système photovoltaïque, il est important de connaître les formalités à suivre afin d’être en conformité avec la réglementation française.

La déclaration en mairie

Avant d’entamer toute installation, il est nécessaire de faire une déclaration préalable de travaux.

· Installation sur la toiture : déclaration obligatoire quelque soit la puissance.

· Installation sur un balcon avec un kit amovible : non nécessaire le plus souvent, mais mieux vaut se renseigner en mairie au préalable.

La Convention d’Autoconsommation Sans Injection (CACSI)

Si votre production est uniquement destinée à votre propre consommation et que rien n’est injecté sur le réseau traditionnel, vous devez signer un formulaire CACSI avec Enedis. Cette formalité est gratuite. Vous devez indiquer la puissance, joindre un schéma de raccordement et mentionner vos coordonnées.

L’autoconsommation avec vente du surplus

Si vous projetez de vendre l’excédent, vous devez faire une demande de raccordement CAE (Contrat d’Accès et d’Exploitation) et signer un Contrat d’Obligation d’Achat avec EDF ou tout autre fournisseur agréé. Vous devez également installer un compteur Linky afin de mesurer l’énergie injectée.

La conformité électrique

Votre installation doit respecter les normes NF C15-100 et inclure les dispositifs de sécurité adaptés. Aucun souci avec le Zendure SolarFlow 2400 AC : vous n’aurez besoin d’aucune modification lourde du tableau électrique. Si vous projetez de revendre votre production, une attestation de conformité CONSUEL est obligatoire.

Foire Aux Questions

Quelle puissance solaire faut-il pour être autonome en électricité ?

La puissance nécessaire va en fait dépendre de votre consommation annuelle en électricité. Pour une maison de 100 m², une installation comprenant 8 à 10 panneaux solaires (environ 3 kWc) suffit pour atteindre une autonomie d’environ 50 %. Pour atteindre les 100 %, une puissance de 6 à 9 kWc est généralement recommandée (de 16 à 24 panneaux solaires).

Quel est l’inconvénient de l’autoconsommation à 100 % ?

Les inconvénients principaux de l’autoconsommation à 100 % sont les suivants :

• · Coût initial : vous devez acheter les panneaux solaires mais aussi une batterie afin d’assurer une alimentation la nuit ou lors d’un ensoleillement réduit.
• · Complexité : vous devez assurer la production, la consommation et le stockage de manière continue.
• · Dépendance envers les batteries : si celles-ci tombent en panne ou ne sont pas fiables, l’autoconsommation est compromise.

Peut-on brancher un panneau solaire directement sur une prise ?

Il est tout à fait possible de brancher un panneau solaire directement sur une prise électrique, à condition de respecter certaines normes de sécurité. Il vous faudra installer un micro-onduleur, qui convertira le courant continu produit par les panneaux solaires en courant alternatif utilisable par le réseau électrique de votre habitation. La prise doit être reliée à un disjoncteur différentiel 30 mA conforme à la norme NFC 15-100 afin de garantir une sécurité optimale.

Puis-je installer seul un Zendure SolarFlow 2400 AC ?

Tout à fait ! Le Zendure est une solution plug and play, ce qui signifie que vous n’avez qu’à raccorder la batterie à votre kit solaire et brancher l’ensemble. Vous n’avez ni besoin de connaissances techniques poussées ni d’un outillage spécifique.

Puis-je faire évoluer facilement ma capacité ?

Bien sûr ! Il vous suffit d’installer des batteries supplémentaires, sans devoir faire de modifications complexes.

Produire et consommer sa propre électricité n’est donc plus réservé aux experts ou aux portefeuilles bien garnis. Grâce aux kits solaires et aux batteries modernes, il est désormais très facile de réduire sa dépendance aux fournisseurs d’électricité.

Le schéma d’installation de panneaux solaires en autoconsommation est la base d’un projet performant, et la mise sur le marché de solutions comme le Zendure SolarFlow 2400 AC représente une avancée significative. Une installation simple et rapide, même pour un novice, un prix en-dessous de celui des batteries traditionnelles, une compatibilité avec la plupart des kits solaires existants et une évolutivité du système font du Zendure un allié de poids pour produire, stocker et consommer votre propre énergie solaire sans faire appel à de lourds travaux et en maîtrisant votre budget.

Alors n’attendez plus et devenez maître de votre énergie ! Passez au solaire intelligent avec Zendure et profitez d’une autonomie énergétique durable.
